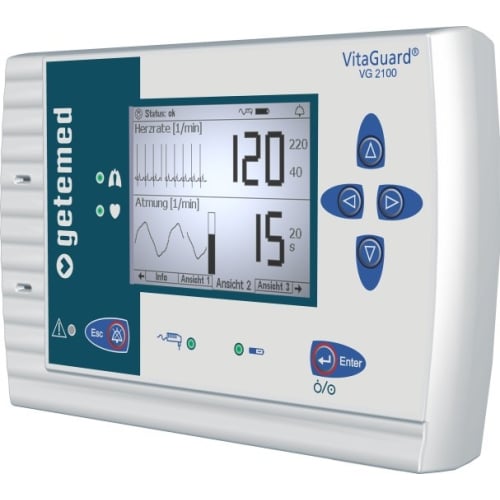

VitaGuard VG 2100 Herzfrequenz- und Apnoe-Monitor:
Wofür ist dieser Monitor gedacht?
Der VitaGuard® VG 2100 überwacht die Atmung und die Herzfrequenz von Patienten jeden Alters,
bietet dem medizinischen Personal und den Pflegekräften die nötige Sicherheit,
sowohl im ambulanten als auch im klinischen Bereich.
Der Vitaguard VG2100 Herzfrequenz- und Apnoe-Monitor zeichnet kontinuierlich Herzfrequenz, EKG und
das Atmungssignal. Wenn die Atmung länger als der vorgegebene Zeitraum aussetzt oder
wenn die Herzfrequenz außerhalb festgelegter Grenzen ansteigt oder fällt, wird sofort ein Alarmsignal ausgelöst.
Diese Daten und die Parameter werden für voreingestellte Zeiträume gespeichert, und
während und nach der Alarmepisode. Diese Daten sind für eine sofortige Analyse verfügbar
direkt auf dem Monitor oder mit der VitaWin PC-Software.
Betrieb und Erkennung des Apnoe-Monitors
Der VitaGuard® VG 2100 erzeugt akustische und visuelle Alarme, wenn über einen voreingestellten Zeitraum keine Atmung
oder Bewegung für eine voreingestellte Zeit festgestellt wird, d.h. eine zentrale Apnoe*, oder
wenn die gemessene Herzfrequenz die vom Benutzer eingestellten Grenzwerte überschreitet.
Wenn sich eine Elektrode ablöst, wird ein technischer Alarm ausgelöst und eine entsprechende Meldung angezeigt.
Elektrode sich ablöst.
Datenspeicherung
Im Falle eines physiologischen Alarms werden die Messwerte, die zugehörigen Kurvenformen und die Monitoreinstellungen automatisch für wählbare Zeiträume vor und nach dem Ereignis gespeichert. Mehr als 400 solcher Ereignisse können im Speicher aufgezeichnet werden. Auch eine manuelle und intervallgesteuerte Datenspeicherung ist möglich.
Darüber hinaus können zusätzliche Grenzwerte festgelegt werden, um bestimmte Ereignisse stillschweigend aufzuzeichnen. Wenn zum Beispiel der untere Grenzwert für die stille Herzfrequenz auf 100/min eingestellt ist, wird jede Herzfrequenz, die unter diesen Grenzwert fällt, vom Monitor stillschweigend aufgezeichnet. Parallel zum ereignisgesteuerten Speicher verfügt der VG 2100 über einen tendenziell 144-stündigen Schleifenspeicher und einen 16-stündigen Speicher für die kontinuierliche Datenspeicherung.
Innovative Technologie - einfach zu bedienen
In Anbetracht all seiner Funktionen wiegt der vielseitige Monitor nur etwa 660 Gramm. Die übersichtliche Anordnung der Bedienelemente gewährleistet eine einfache Bedienung nicht nur für das Klinikpersonal, sondern auch für Pflegekräfte ohne medizinische oder technische Vorbildung. Die zahlreichen Möglichkeiten, den Monitor mit Strom zu versorgen, sei es über das wiederaufladbare Netzteil oder über Einwegbatterien, gewährleisten ein breites Anwendungsspektrum. Gespeicherte Werte und Kurvenformen können direkt auf dem hochauflösenden grafischen LCD-Display des Monitors angezeigt werden. Alternativ können die Daten mit der VitaWin-Software von Getemed über USB auf einen PC übertragen werden.
Verpackungsinhalt bei Lieferung
VitaGuard® VG 2100, EKG-Patientenkabel, EKG-Elektroden, Netzadapter NA 3000-2, NiMH-Akku,
Benutzerhandbuch, Tasche mit Trageriemen, Transportkoffer. Das komplette Set wird in einem Transportkoffer geliefert.
Auswertesoftware (optional) VitaWin® Analysesoftware
Merkmale des Apnoe-Monitors ✓Abmessungen: 205 mm x 135 mm x 45 mm ✓Gewicht: 660 g ✓Betriebsdauer: 24 Stunden mit Netzteil oder Batterien ✓Warnung bei erschöpftem Akku:
o ptisches und akustisches Signal ✓USB-Kabelanschluss: Mini-USB zum Anschluss an den PC ✓Netzteil Eingang: 100 - 240 V, 50 - 60 Hz, NA 3000-2 Ausgang: 9 VDC ✓Stromversorgung 4.8 V NiMH-Akku oder 4 x 1,5 V Alkaline LR6-Batterien, 9 V-Netzadapter NA 3000-2
✓Bedienung: 6 Tasten ✓Erkennungund Aufzeichnung von Schlafapnoe und Herzfrequenz
